概要设计文档

引言

项目背景

过去，关于中文虚拟歌手社区（中 V）的各类资料分散在视频平台、音乐平台、各种统计网站和网络百科中。中 V 档案馆旨在通过一个统一的网站统合关于中 V 的各种信息。

设计目标

提供一个结构化与非结构化混合的数据平台:
1. 结构化：能够高效整理和展示结构化的元信息（如歌曲的元信息：歌姬、UP 主、创作者、类别、时长等）
2. 非结构化：灵活存储和渲染高度自由的富文本与媒体资产（作品赏析、创作者感言、带有特殊样式的歌词等）
支持数据的版本控制（编辑历史）
支持基于模板和 wikitext 的富文本内容渲染
支持自动化的歌曲收录
支持自动化的视频（歌曲 PV）成就追踪

术语

中 V: 中文虚拟歌手社区，由使用 VOCALOID、Synthesizer V 等歌声合成软件创作音乐作品的创作者及欣赏这些作品的听众组成。
爬虫 (Crawler): 指本系统中的一个组件，用于从公开互联网或私有 API 中获取第三方平台和其它网站的数据。
CVSA: Chinese Vocal Synthesizer Archive，即本项目。
DAU: Daily Active User，日活跃用户。在一天内至少访问过一次网站的唯一用户总数。
MAU: Monthly Active User，月活跃用户。在一个月内至少访问过一次网站的唯一用户总数。
PV: Promotion Video，指音乐创作者发表在视频平台的音乐视频。
PV (Page View): 网站页面被浏览的总次数。
UV: Unique Visitor，访问网站的唯一访客数量。
SSR: Server Side Rendering，服务端渲染。指由服务器生成完整 HTML 页面直接发送给浏览器展示的技术。
快照 (Snapshot): 系统在特定时刻通过爬虫获取到的某个视频的统计信息（播放量等）。
RTO: Recovery Time Objective，灾难发生后，系统从宕机状态恢复的最长容忍时间。

系统概述

架构简述

现代全栈 TypeScript 宏服务（Macroservices）架构，PostgreSQL 作为核心存储。

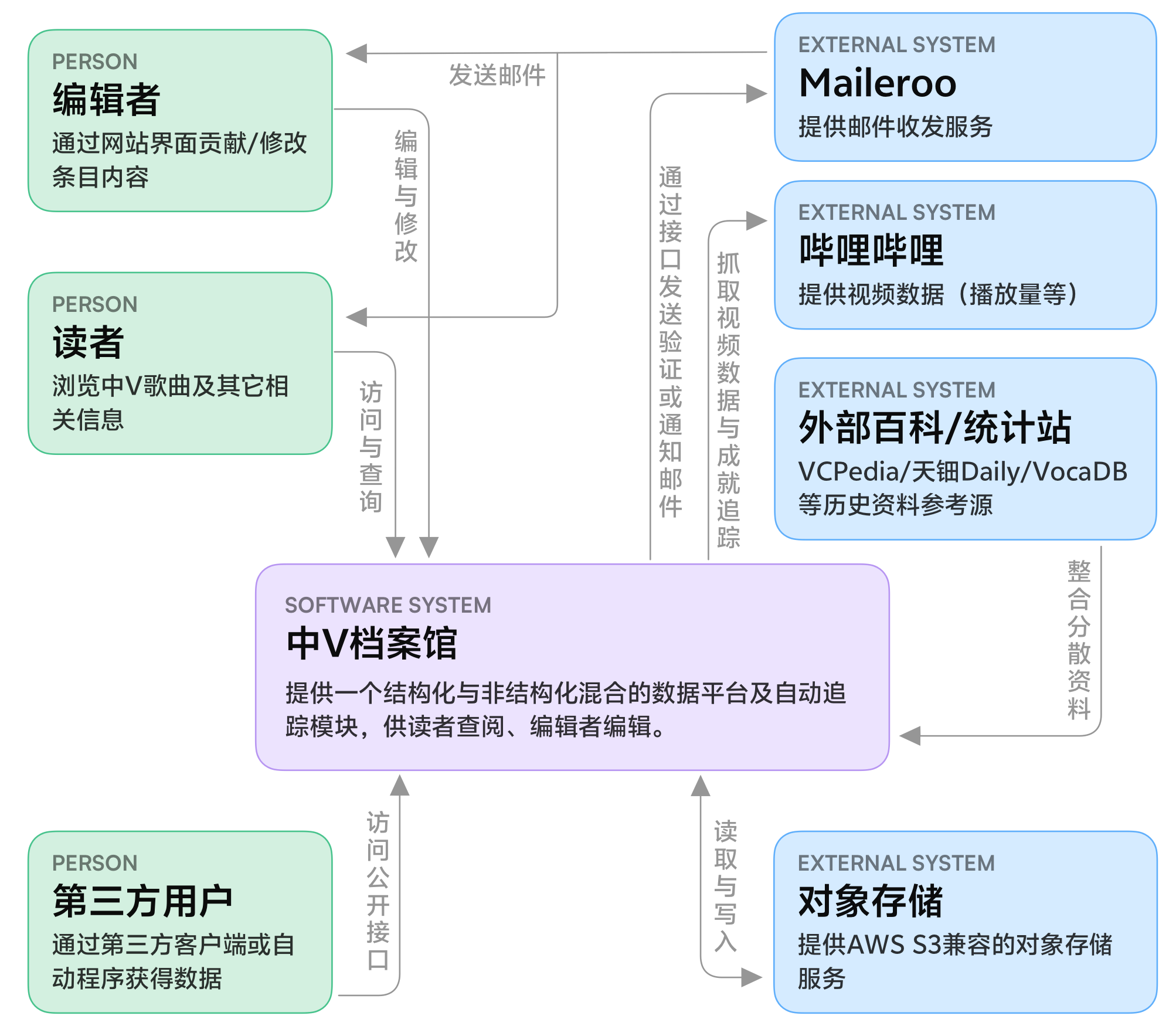

系统上下文图

graph TD
%% Persons
Editor["编辑者 (PERSON)\n通过网站界面贡献/修改条目内容"]
Reader["读者 (PERSON)\n浏览中V歌曲及其它相关信息"]
ThirdPartyUser["第三方用户 (PERSON)\n通过第三方客户端或自动程序获得数据"]

%% Software System
MainSystem["中V档案馆 (SOFTWARE SYSTEM)\n提供一个结构化与非结构化混合的数据平台及自动追踪模块，供读者查阅、编辑者编辑。"]

%% External Systems
Maileroo["Maileroo (EXTERNAL SYSTEM)\n提供邮件收发服务"]
Bilibili["哔哩哔哩 (EXTERNAL SYSTEM)\n提供视频数据 (播放量等)"]
ExternalWiki["外部百科/统计站 (EXTERNAL SYSTEM)\nVCPedia/天钿Daily/VocaDB等历史资料参考源"]
ObjectStorage["对象存储 (EXTERNAL SYSTEM)\n提供AWS S3兼容的对象存储服务"]

%% Relationships
Editor -- "编辑与修改" --> MainSystem
Reader -- "访问与查询" --> MainSystem
ThirdPartyUser -- "访问公开接口" --> MainSystem

MainSystem -- "通过接口发送验证或通知邮件" --> Maileroo
Maileroo -- "发送邮件" --> Editor

MainSystem -- "抓取视频数据与成就追踪" --> Bilibili
ExternalWiki -- "整合分散资料" --> MainSystem
MainSystem -- "读取与写入" --> ObjectStorage

规模与约束

预估用户
- 总注册用户预计 > 50,000
- 日活跃用户（DAU）> 1,000
数据量
- 总实体数目 > 500,000
- 总关系数目 > 5,000,000
- 成就追踪记录数 ~1,000,000–2,000,000/周
并发
- 高峰期 QPS 预计 > 100
- 日 PV > 50,000
- 日 UV > 1,000

架构设计

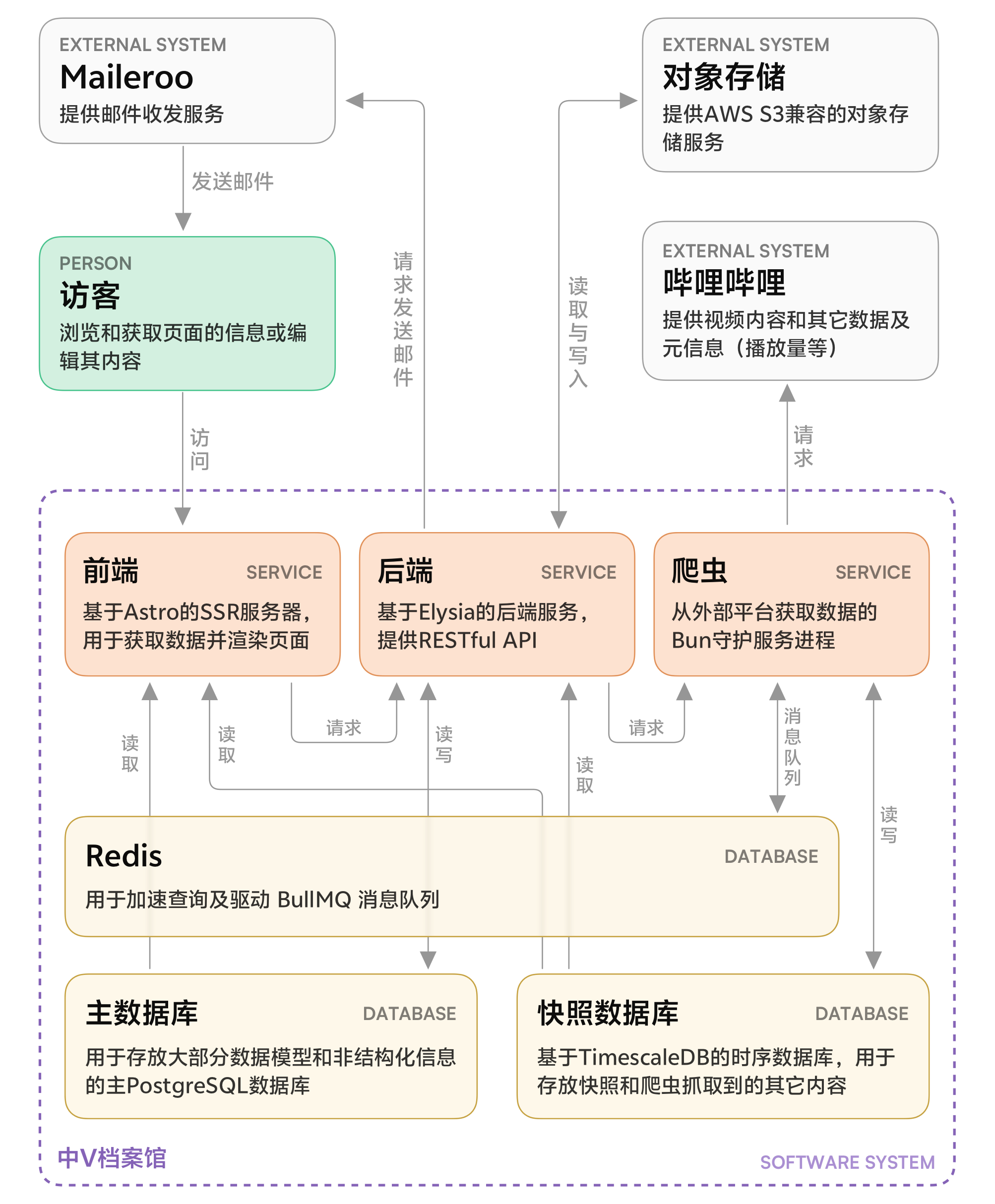

系统容器图

graph TB
subgraph External_Systems [External Systems]
Maileroo["<b>Maileroo</b><br/>提供邮件收发服务"]
S3["<b>对象存储</b><br/>提供AWS S3兼容的对象存储服务"]
Bilibili["<b>哔哩哔哩</b><br/>提供视频内容和其它数据及<br/>元信息（播放量等）"]
end

Person["<b>访客 (Person)</b><br/>浏览和获取页面的信息或编辑其内容"]

subgraph Software_System [中V档案馆 - Software System]
%% Services
Frontend["<b>前端 (Service)</b><br/>基于Astro的SSR服务器，<br/>用于获取数据并渲染页面"]
Backend["<b>后端 (Service)</b><br/>基于Elysia的后端服务，<br/>提供RESTful API"]
Crawler["<b>爬虫 (Service)</b><br/>从外部平台获取数据的<br/>Bun守护服务进程"]

%% Databases
Redis[("<b>Redis (Database)</b><br/>用于加速查询及驱动 BullMQ 消息队列")]
MainDB[("<b>主数据库 (Database)</b><br/>用于存放大部分数据模型和非结构化信息<br/>的主PostgreSQL数据库")]
SnapshotDB[("<b>快照数据库 (Database)</b><br/>基于TimescaleDB的时序数据库，用于<br/>存放快照和爬虫抓取到的其它内容")]
end

%% Relationships
Person -->|访问| Frontend

Frontend -->|请求| Backend
Frontend -->|读取| Redis
Frontend -->|读取| MainDB
Frontend -->|读取| SnapshotDB

Backend -->|请求发送邮件| Maileroo
Backend <-->|读取与写入| S3
Backend -->|请求| Crawler
Backend <-->|读写| Redis
Backend <-->|读写| MainDB
Backend -->|读取| SnapshotDB

Crawler -->|请求| Bilibili
Crawler <-->|消息队列| Redis
Crawler <-->|读写| SnapshotDB

Maileroo -->|发送邮件| Person

组件拆分

前端：基于 Astro 的 SSR 服务器，用于获取数据并渲染页面，如首页、歌手页、作品页、排行榜、搜索结果页等
后端：基于 Elysia 的后端服务，提供对歌曲/歌手/创作者/专辑等核心模型的 RESTful API
爬虫：从外部平台（主要为哔哩哔哩）获取和监控数据的 Bun 守护服务进程

技术栈

前端：Astro SSR + React + TypeScript + Tailwind CSS
后端：Elysia.js + TypeScript + Prisma ORM
数据库：PostgreSQL + TimescaleDB
可视化：自研图表引擎
部署：基于 Docker + PM2 的 VPS 自部署
版本管理 & 协作：GitHub + GitHub Projects

选型决策

前端框架

方案 A：Astro SSR + React (首选)
- 理由：在对比测试中，Astro 的 SSR 性能显著优于传统 React 框架（如 Next.js），在同等硬件条件下吞吐量提升约 2-5 倍。同时，它兼容 React 生态，确保了复杂 UI 组件的开发效率。
- 结论：满足高性能并发需求，且开发体验与生态均处于成熟阶段。
方案 B：Next.js
- 局限：受限于 React 传统的运行时架构，在并发达到 15-30 以上时，单线程 JS 容易出现阻塞，导致在高负载场景下响应缓慢。
方案 C：Deno Fresh / Solid Start
- 局限：虽然性能表现优秀，但生态尚不完善，部分关键库缺乏支持，会增加长期维护成本。

后端架构

方案 A：Elysia.js + TypeScript (首选)
- 理由：Elysia.js 针对 Bun 运行时进行了深度优化，拥有极高的吞吐量。配合 Prisma ORM，可以实现从数据库到前端的全链路类型安全，大幅降低协作中的接口错误。
方案 B：NestJS
- 局限：框架较为厚重，虽规范性强，但在轻量化部署和极致响应速度上略逊于 Elysia.js。

数据

方案 A：PostgreSQL + TimescaleDB 扩展 (首选)
- 理由：考虑到未来数据量将向亿级甚至十亿级增长，传统的 PostgreSQL 单表在处理高频写入和范围查询时可能出现性能瓶颈。TimescaleDB 的 hypertable 结构能自动对数据进行分区，优化存储空间（压缩率高）并提升时序查询性能。
- 优势：由于其基于 Postgres，现有查询语句无需改动，迁移阻力极小。
方案 B：原生 PostgreSQL 直接承载
- 局限：虽然短期内可通过索引优化缓解查询延迟，但随着磁盘占用日趋紧张，缺乏针对时序数据的自动压缩和分区管理，长期维护压力巨大。

模块拆分

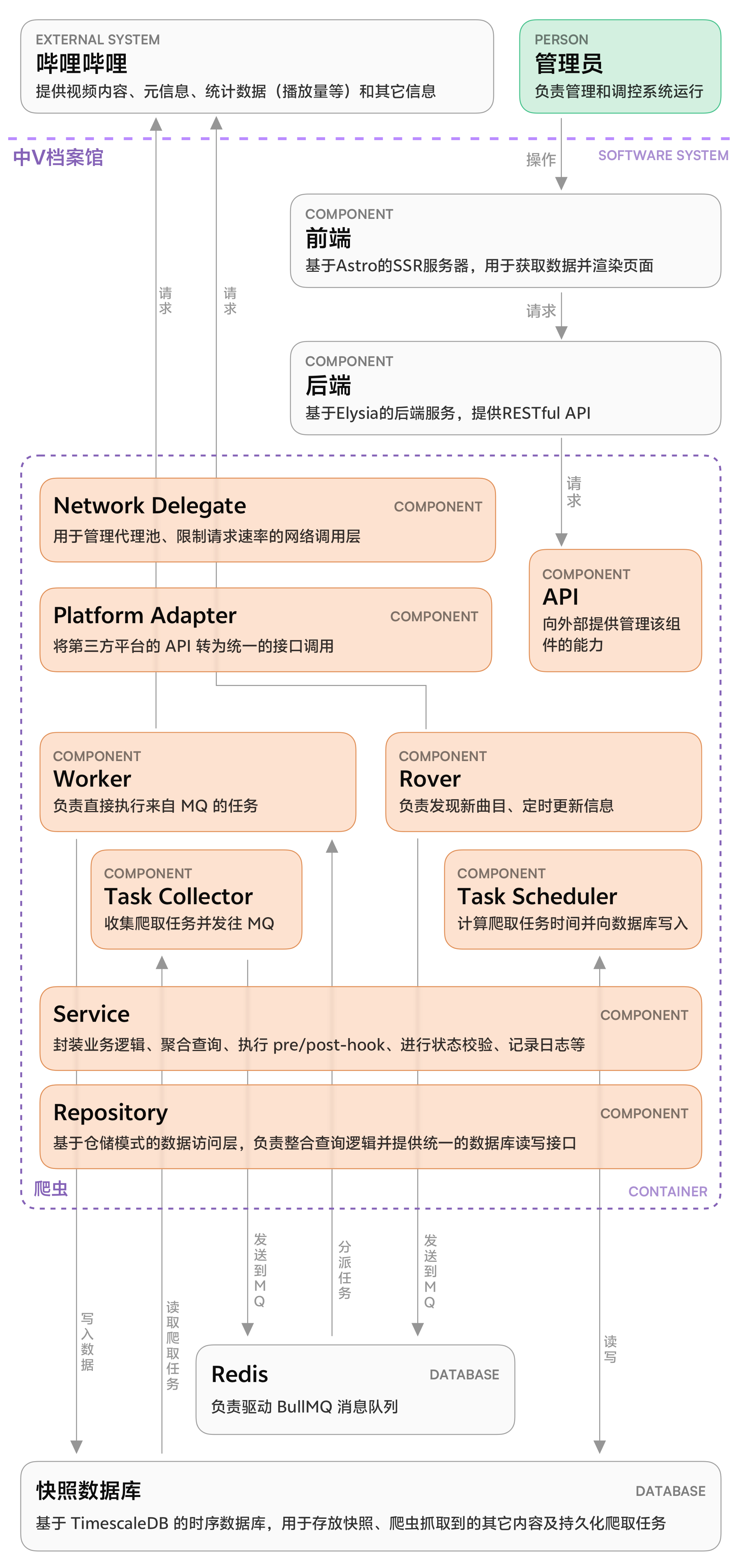

系统组件图

graph TD
%% External Entities
Bilibili["外部系统：哔哩哔哩<br/>提供视频内容、元信息、统计数据（播放量等）和其它信息"]
Admin["PERSON：管理员<br/>负责管理和调控系统运行"]

subgraph SoftwareSystem ["中V档案馆 (SOFTWARE SYSTEM)"]
Frontend["前端<br/>基于Astro的SSR服务器，用于获取数据并渲染页面"]
Backend["后端<br/>基于Elysia的后端服务，提供RESTful API"]

subgraph CrawlerContainer ["爬虫 (CONTAINER)"]
API["API<br/>向外部提供管理该组件的能力"]
NetworkDelegate["Network Delegate<br/>用于管理代理池、限制请求速率的网络调用层"]
PlatformAdapter["Platform Adapter<br/>将第三方平台的 API 转为统一的接口调用"]
Worker["Worker<br/>负责直接执行来自 MQ 的任务"]
Rover["Rover<br/>负责发现新曲目、定时更新信息"]
TaskCollector["Task Collector<br/>收集爬取任务并发往 MQ"]
TaskScheduler["Task Scheduler<br/>计算爬取任务时间并向数据库写入"]
Service["Service<br/>封装业务逻辑、聚合查询、执行 pre/post-hook、进行状态校验、记录日志等"]
Repository["Repository<br/>基于仓储模式的数据访问层，负责整合查询逻辑并提供统一的数据库读写接口"]
end
end

%% Databases
Redis[("DATABASE：Redis<br/>负责驱动 BullMQ 消息队列")]
SnapshotDB[("DATABASE：快照数据库<br/>基于 TimescaleDB 的时序数据库，用于存放快照、爬虫抓取到的其它内容及持久化爬取任务")]

%% Relationships
Admin -- "操作" --> Frontend
Frontend -- "请求" --> Backend
Backend -- "请求" --> API

API -- "调用" --> Service
Service -- "分发" --> TaskCollector
Service -- "调度" --> TaskScheduler
Service -- "持久化/查询" --> Repository

TaskCollector -- "发送到 MQ" --> Redis
TaskScheduler -- "发送到 MQ" --> Redis
Redis -- "分派任务" --> Worker

Worker -- "调用业务逻辑" --> Service
Rover -- "调用业务逻辑" --> Service

Worker -- "请求接口" --> PlatformAdapter
Rover -- "请求接口" --> PlatformAdapter
PlatformAdapter -- "网络请求" --> NetworkDelegate

NetworkDelegate -- "请求" --> Bilibili
Bilibili -- "响应" --> NetworkDelegate

Repository -- "写入数据" --> SnapshotDB
SnapshotDB -- "读取爬取任务" --> TaskScheduler

后端

API Controller: 负责处理 RESTful 请求，执行核心业务逻辑
Version Control Manager: 建立在 Model Repository 之上，负责在主数据库中记录每次编辑的 diff，并处理版本回滚逻辑
Auth: 负责用户鉴权及基于 RBAC 的权限控制

前端

Wikitext Renderer: 用于将 wikitext 转为 HTML
Islands Components: 负责页面的可交互部分（通过 React）

爬虫

Task Scheduler: 计算视频的增长速度，并根据该速度来安排下一次快照时间
Platform Adapter: 用于将第三方平台（主要是哔哩哔哩）的 API 转为统一的接口调用
Network Delegate: 用于管理代理池、限制请求速率的网络调用层
Worker: 负责与消息队列协调，用于执行快照和其它的爬取任务
Task Collector: 负责收集快照任务并发往消息队列
Rover: 负责发现新曲目、爬取和更新一些信息

通用

Repository: 基于仓储模式的数据访问层，负责整合查询逻辑并为所有其它模块提供统一的数据库读写接口
Service: 在 Repository 之上，封装业务逻辑，负责聚合查询、整合 pre/post-hook、做状态/完整性校验、记录日志等。
Auth: 负责统一管理鉴权校验和基于 RBAC 的访问权控制逻辑

实体关系图

图解

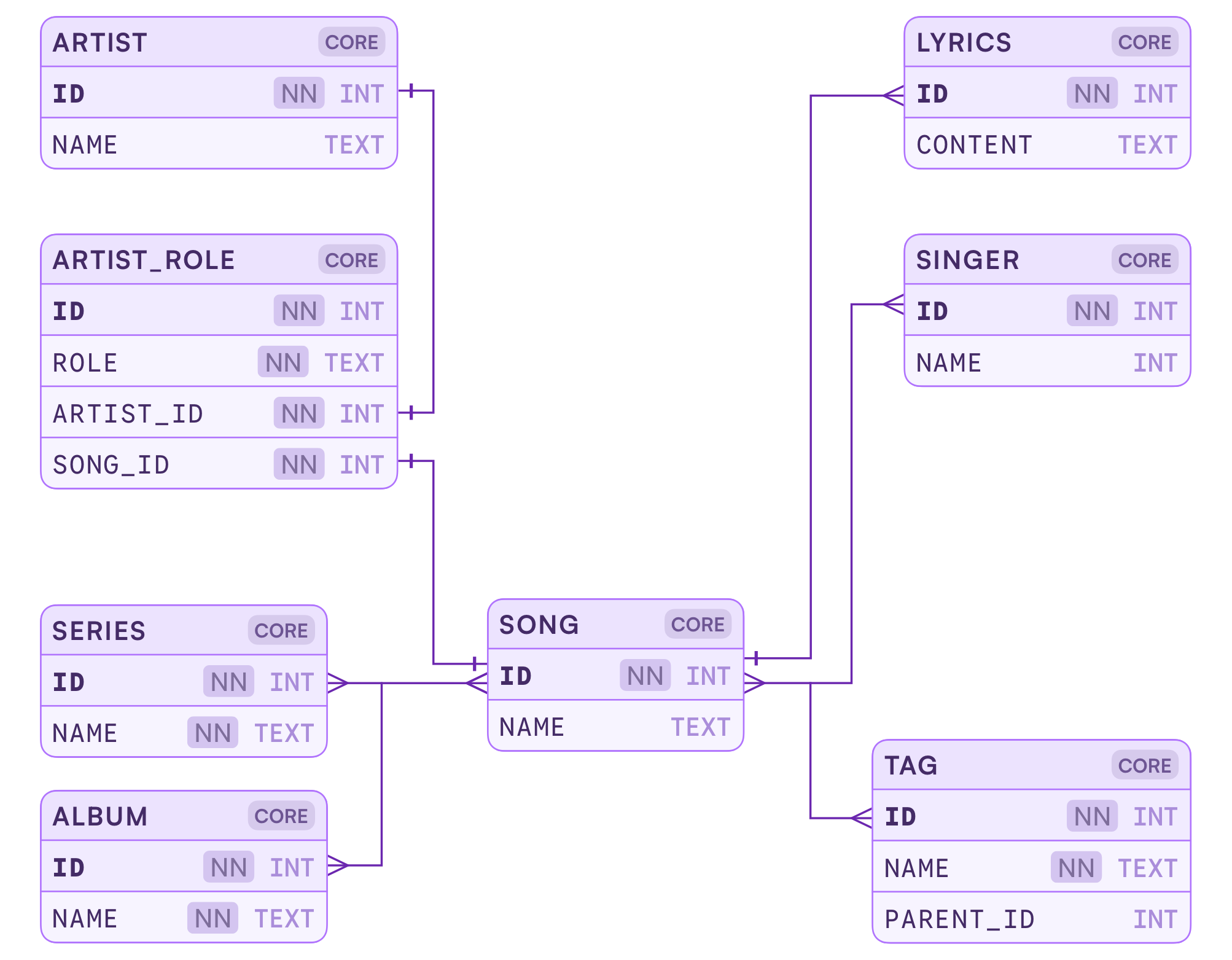

核心实体

erDiagram
ARTIST ||--o{ ARTIST_ROLE : ""
SONG ||--o{ ARTIST_ROLE : ""
SONG }o--o| SERIES : ""
SONG }o--o| ALBUM : ""
SONG ||--o{ LYRICS : ""
SONG ||--o{ SINGER : ""
SONG ||--o{ TAG : ""
TAG ||--o| TAG : "parent"

ARTIST {
int ID
text NAME
}

ARTIST_ROLE {
int ID
text ROLE
int ARTIST_ID
int SONG_ID
}

SERIES {
int ID
text NAME
}

ALBUM {
int ID
text NAME
}

SONG {
int ID
text NAME
}

LYRICS {
int ID
text CONTENT
}

SINGER {
int ID
int NAME
}

TAG {
int ID
text NAME
int PARENT_ID
}

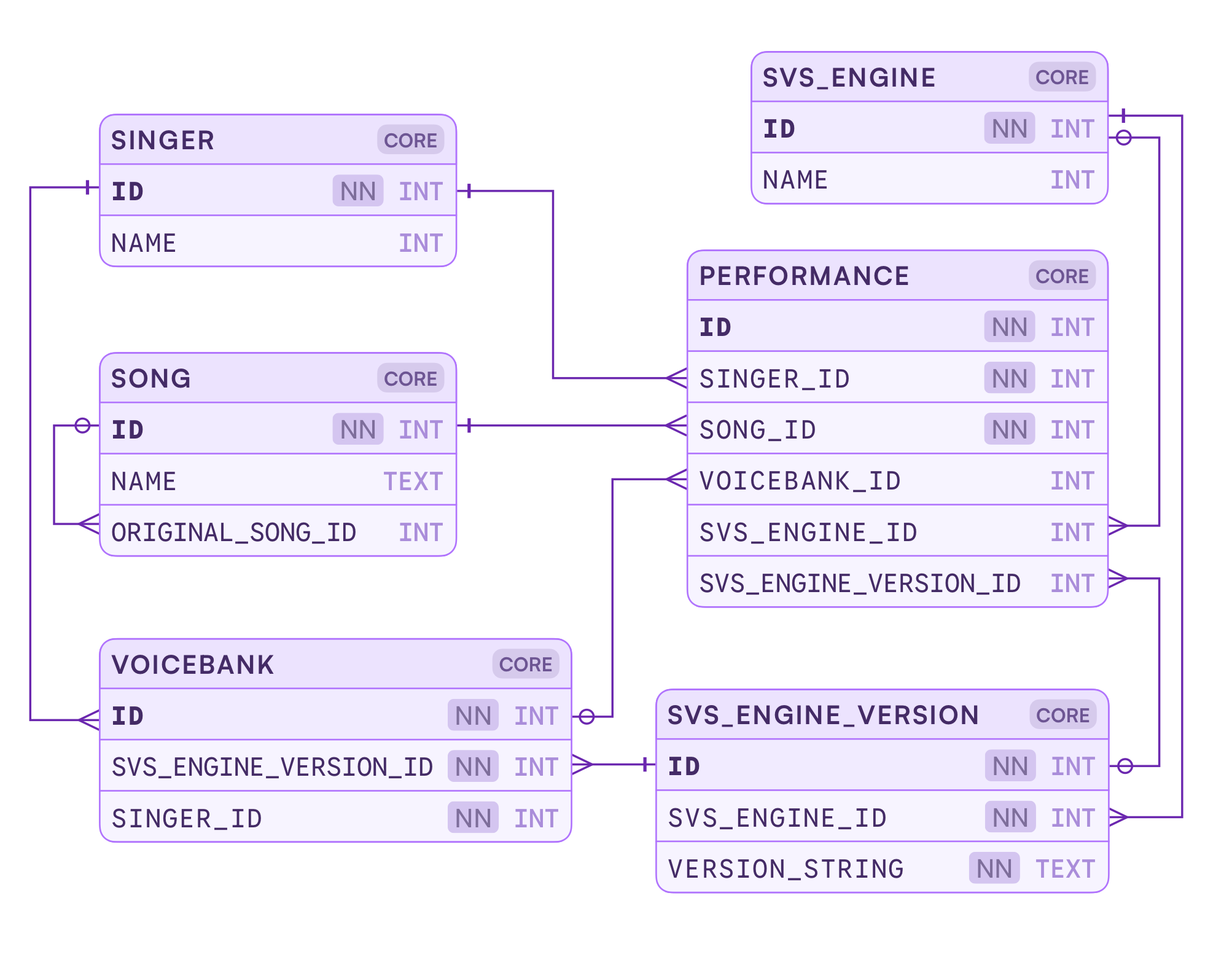

歌曲、歌姬与引擎

erDiagram
SINGER ||--o{ PERFORMANCE : ""
SINGER ||--o{ VOICEBANK : ""
SONG ||--o{ PERFORMANCE : ""
SONG |o--o| SONG : "original"
VOICEBANK ||--o{ PERFORMANCE : ""
SVS_ENGINE ||--o{ PERFORMANCE : ""
SVS_ENGINE ||--o{ SVS_ENGINE_VERSION : ""
SVS_ENGINE_VERSION ||--o{ PERFORMANCE : ""
SVS_ENGINE_VERSION ||--o{ VOICEBANK : ""

SINGER {
int ID
int NAME
}

SONG {
int ID
text NAME
int ORIGINAL_SONG_ID
}

VOICEBANK {
int ID
int SVS_ENGINE_VERSION_ID
int SINGER_ID
}

PERFORMANCE {
int ID
int SINGER_ID
int SONG_ID
int VOICEBANK_ID
int SVS_ENGINE_ID
int SVS_ENGINE_VERSION_ID
}

SVS_ENGINE {
int ID
int NAME
}

SVS_ENGINE_VERSION {
int ID
int SVS_ENGINE_ID
text VERSION_STRING
}

说明

svs_engine 指某个特定的歌声合成引擎，例如 VOCALOID, Synthesizer V, ACE Studio 等
svs_engine_version 指某个歌声合成引擎的特定版本，例如 VOCALOID 4, Synthesizer V Studio 2, ACE Studio 2.0
voicebank 指某个特定的歌姬和某个特定的引擎版本的组合
performance 用于记录参与演唱某一首歌曲的歌姬情况。从其它项目的实践中我们发现，有时只能得知参与演唱歌曲的歌姬，而无法确定背后使用的声库或引擎，因此 voicebank_id , svs_engine_id , svs_engine_version_id 均可为 NULL

非功能性设计

性能

SSR 响应优化：将页面包含的 wikitext 等内容的渲染结果缓存，结合 HTTP 侧的缓存以加速访问。
时序数据处理：快照数据库基于 TimescaleDB，通过内置的行级压缩和超表结构来控制表大小，避免表膨胀。
缓存策略：在 Repository 和 Service 层分别进行不同层面（查询层面、业务层面）的缓存，以提高网站页面和主要 API 的响应速度。

数据安全与可靠性

版本回溯可靠性：所有非结构化内容的编辑必须记录在编辑历史中，确保在发生恶意编辑时可随时回滚。
数据持久化：数据库通过 pgBackRest 进行实时备份，以减少 RTO。
访问权限控制 (RBAC)：在 Auth 模块实施基于 Role 的访问控制，以区分不同权限的用户并防止关键内容被恶意篡改。
接口保护：使用 PoW 和其它 CAPTCHA 混合的策略来保护关键接口，并对不同接口实施不同的速率限制策略。

维护与可观测性

全链路类型安全：基于 TypeScript 和 Prisma ORM 实现从数据库到前端的类型同步，降低代码维护成本。
容器化部署：系统整体基于 Docker 部署，支持各组件的独立升级与维护。
监控与告警：使用 OpenTelemetry + Prometheus + Grafana 来实现系统指标的收集、观测、可视化与预警。
